“Il terremoto non è un fenomeno che si verifica nel suo ipocentro, bensì una rottura della crosta terrestre lungo piani di scorrimento (la faglia) che può estendersi anche per molti chilometri, in larghezza e in profondità, arrivando talvolta ad affiorare in superficie. Possiamo quindi parlare di una faglia estesa lungo la quale anche l’intensità dello scorrimento (slip) non è costante, bensì varia da zero a un valore massimo, in funzione principalmente dalla magnitudo dell’evento”, riporta un approfondimento a cura di Simone Atzori, Andrea Antonioli e Matteo Quintiliani dell‘INGV-Osservatorio Nazionale Terremoti pubblicato su INGVterremoti.

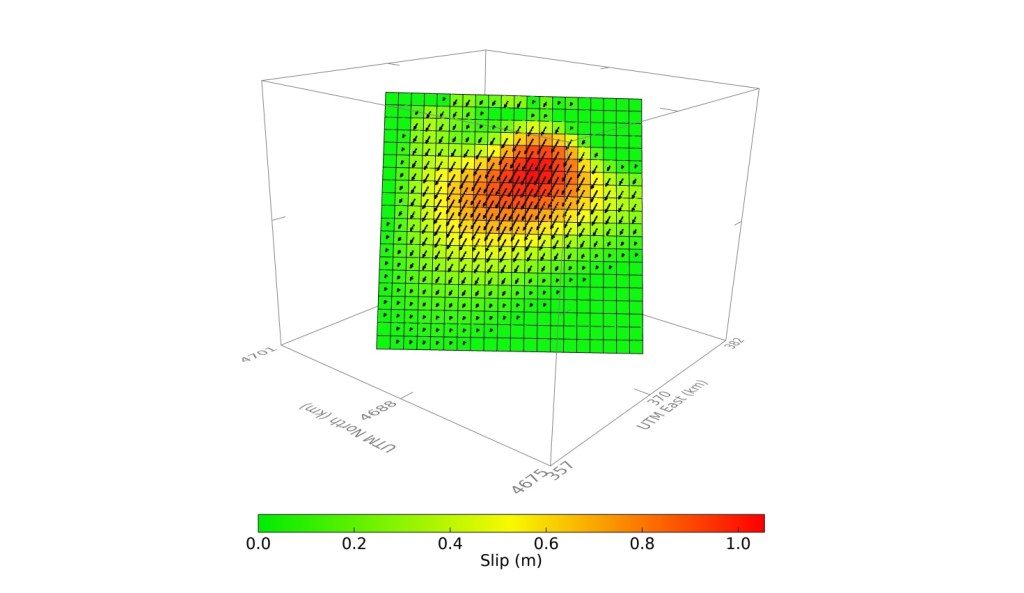

“Nel caso del terremoto de L’Aquila (M 6.1, 6 aprile 2009) si è stimato un picco di scorrimento sul piano di faglia di circa 1 metro (Figura 1), mentre per eventi rilevanti come il terremoto in Giappone (M 9.0, 11 marzo 2011) si può arrivare a scorrimenti di diverse decine di metri.
Al terremoto si accompagnano sempre delle deformazioni permanenti del suolo, che hanno anch’esse un picco massimo, generalmente in prossimità dell’epicentro, e vanno gradualmente a zero, allontanandosi da questo. In questo caso, oltre alla magnitudo, un ruolo importante lo svolge la profondità dell’evento: terremoti profondi generano deformazioni permanenti molto minori di terremoti superficiali, a parità di magnitudo.
Nel caso del terremoto a L’Aquila, ad esempio, il suolo ha avuto un abbassamento massimo di circa 30 cm; dopo il terremoto di Norcia del 30 ottobre 2016, si sono misurati abbassamenti fino a un metro. Per eventi estremamente forti come quello in Giappone del 2011 si sono registrate deformazioni di parecchi metri.
E’ in fase di sviluppo all’INGV una piattaforma per la produzione di prodotti scientifici relativi ad eventi sismici significativi in Italia e nel mondo: una rappresentazione della faglia estesa e delle deformazioni permanenti da essa indotte. Le informazioni prodotte si aggiungeranno a quelle già disponibili tramite le pagine web e i social INGV e verranno aggiornate, in modo automatico o con il supporto di un operatore esperto, in base alla disponibilità di nuovi dati riguardanti l’evento sismico.

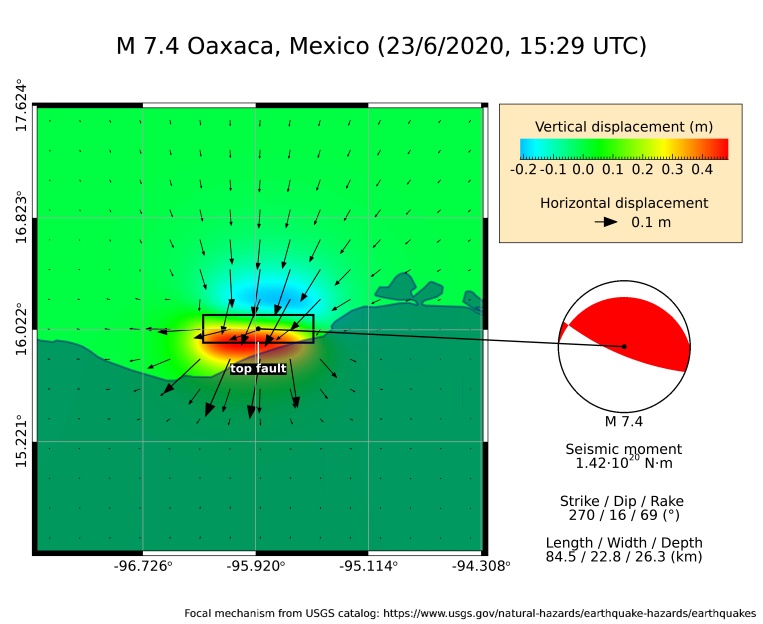

Quando si verifica un terremoto rilevante in Italia o nel mondo, non appena è disponibile il relativo meccanismo focale (prodotto da qualsiasi centro sismologico nel mondo), e con l’integrazione di leggi di scala pubblicate in letteratura, viene calcolata in modo automatico una prima mappa semplificata della sorgente finita e delle deformazioni cosismiche attese (Figura 2).

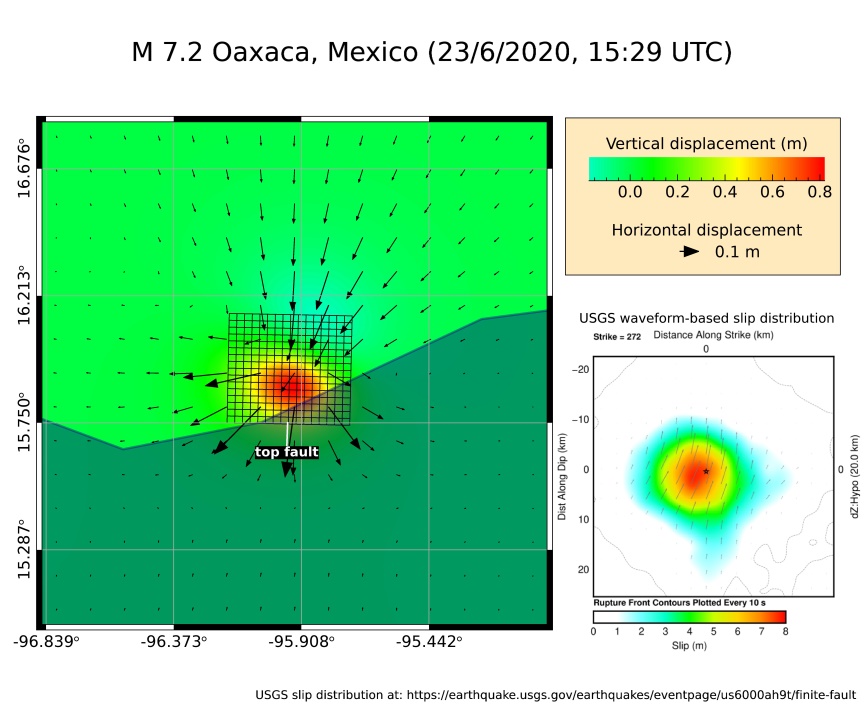

L’aggiornamento delle informazioni inerenti la faglia estesa e le deformazioni superficiali segue la disponibilità dei dati sismologici, geodetici e i tempi per la loro elaborazione. Nel caso d’esempio, la disponibilità di una distribuzione complessa dello scorrimento sulla faglia, calcolata da dati sismologici, ha permesso un primo aggiornamento della mappa delle deformazioni attese già poche ore dopo l’evento (Figura 3).
Ulteriori aggiornamenti sulla faglia estesa e sulle deformazioni superficiali possono essere ottenuti con l’analisi di dati GPS, la cui disponibilità richiede alcune ore, e di dati da satellite radar, in genere disponibili nell’arco di qualche giorno. Sfruttando questi dati e tramite algoritmi di inversione è poi possibile la definizione ad altissima risoluzione dello scorrimento lungo la faglia che ha generato il terremoto.
Successivamente verranno rese disponibili anche mappe di trasferimento di sforzo prodotto da un evento sismico. Durante un terremoto viene infatti scaricata una parte dell’energia elastica accumulata nella crosta terrestre durante molti anni: la redistribuzione della deformazione, andando a interessare faglie vicine, può aumentare o diminuire la possibilità di una loro futura rottura.

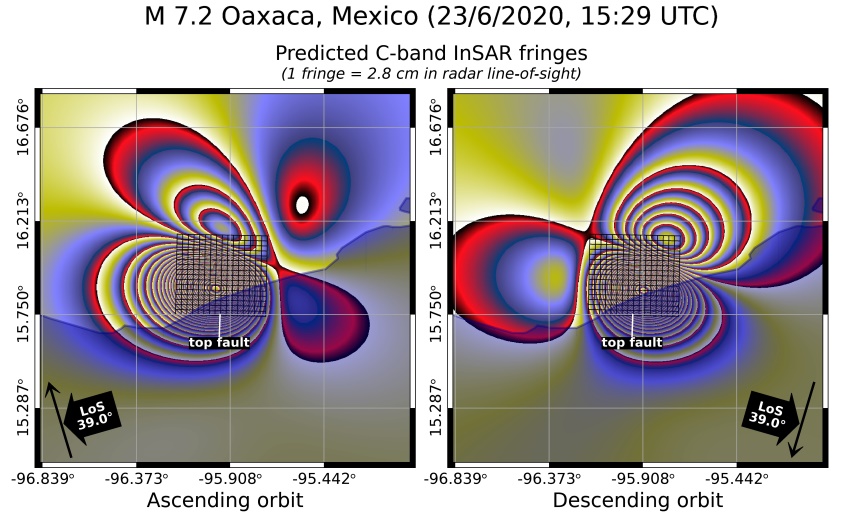

Vi è infine una serie di prodotti orientata a utenti esperti, quali, ad esempio, la mappa della deformazione attesa in linea di vista SAR. La simulazione, calcolata immediatamente dopo un evento, consente di avere già una possibile stima dello spostamento che verrà misurato con le immagini dei satelliti radar. La mappa viene prodotta con caratteristico andamento a “frange” dei dati InSAR (interferometria differenziale SAR, Figura 4).

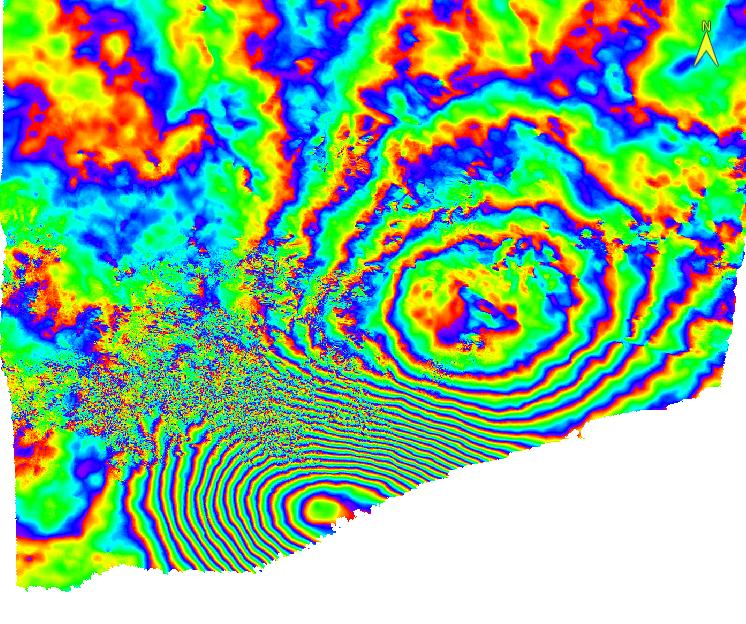

Nel caso del terremoto del 23 giugno 2020 in Messico, la mappa simulata è stata prodotta il 23 giugno stesso, mentre l’acquisizione che ha permesso una vera elaborazione interferometrica è del 28 giugno (Figura 5), 5 giorni dopo il terremoto. Il confronto fra gli spostamenti attesi e quelli realmente misurati, per questo evento, ha certificato la bontà del modello predittivo.
Tutti i prodotti, attuali e futuri, inerenti la faglia estesa, le distribuzioni di slip, le deformazioni superficiali e il trasferimento di sforzo, verranno resi disponibili sui siti web INGV in modo automatico o semi-automatico sfruttando software e algoritmi sviluppati presso l’INGV e testati per circa venti anni di ricerca scientifica condotta sui più importanti eventi in Italia e nel mondo“, concludono gli esperti INGV.
